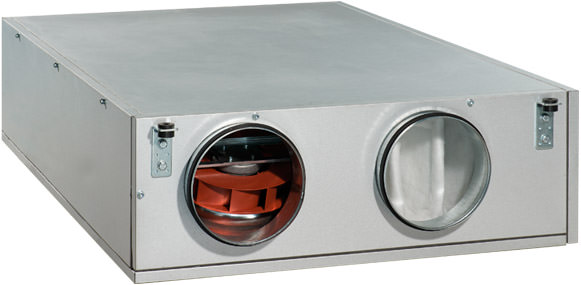

Приточно-вытяжная установка Вентс ВУТ 600 ПЭ ЕС А7

Приточно-вытяжная установка Вентс ВУТ 600 ПЭ ЕС А7 - это полностью готовая подвесная вентиляционная установка с электрическим нагревателем для фильтрации, притока свежего и удаления загрязненного воздуха в помещении. Противоточный канальный рекуператор в установке служит проводником тепла от вытяжного воздуха к приточному. Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-двигателей  позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

Особенности приточно-вытяжной установки Вентс ВУТ 600 ПЭ ЕС А7:

• Горизонтальный вывод патрубков для соединения с воздуховодами 200-го диаметра.
• Потолочный монтаж. Установка должна быть подвешена к потолку на резьбовом стержне, закрепленном в резьбовом дюбеле.
• Электрический нагреватель, размещенный после рекуператора, с функцией догрева воздуха в случаях, когда рекуператор не справляется.
• Высокоэффективные вентиляторы с ЕС моторами постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. ЕС моторы являются энергоэффективным решением, в настоящее время характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. КПД таких двигателей может достигать 90%.
• Противоточный канальный рекуператор из полистирола, обеспечивающий передачу тепла в воздухе. Для защиты рекуператора в установке предусмотрена встроенная электронная система защиты от обмерзания. Эффективность рекуперации достигает 90%. Под блоком  рекуператора расположен поддон для сбора и  отвода конденсата.
• Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4. Опционально можно установить приточный фильтр F7.
• Для предотвращения процесса обмерзания рекуператора применяются активная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. В это время теплый  вытяжной воздух прогревает рекуператор. По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.
• А7 - Встроенная система автоматики и многофункциональный пульт управления с монохромным ЖК дисплеем ПУ ЖК 01. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.


• Управление с помощью панели: включение/выключение; индикация комнатной температуры; выбор скорости вентилятора (3 скорости); открытие/закрытие байпаса для летнего проветривания; работа по таймеру; работа по недельному графику (только для ПУ СЕНС 01).
• Возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100 % для каждой из 3-х скоростей.
• Поддержание заданной температуры в помещении по датчику на панели управления.
• Плавная регулирование мощности обогрева.
• Безопасный пуск/остановка вентиляторов.
• Активная защита от перегрева ТЭНов калорифера по датчику температуры в вентиляционном канале, а так же по сигналу от термоконтактов (два термоконтакта: на 60 °С с автоматическим перезапуском и на 90 °С с ручным перезапуском).
• Продувка ТЭНов в конце цикла нагрева.
• Управление внешними воздушными заслонками с сервоприводом.
• Поддержание заданной температуры воздуха в помещении либо в приточном канале.
• Контроль засорения фильтров по счетчику моточасов.
• Остановка системы по команде от щита пожарной сигнализации.
• Подключение ККБ.

• Теплый загрязненный воздух из помещения по воздуховоду поступает в установку, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи вытяжного вентилятора по воздуховодам удаляется на улицу. Чистый холодный воздух с улицы по воздуховоду поступает в приточный фильтр установки, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи приточного вентилятора воздух по воздуховодам подается в помещение.
• В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы. Рекуперация тепла минимизирует потери тепловой энергии и эксплуатационные затраты для обогрева  помещений в холодный период года.
• В конструкции установки предусмотрена съемная сервисная панель для проведения ремонтных и профилактических работ и крышка для доступа к компонентам системы управления.

• В базовое оснащение установки входит дистанционный пульт, который с помощью коммуникационного кабеля соединяется с системой управления, находящейся внутри корпуса установки.

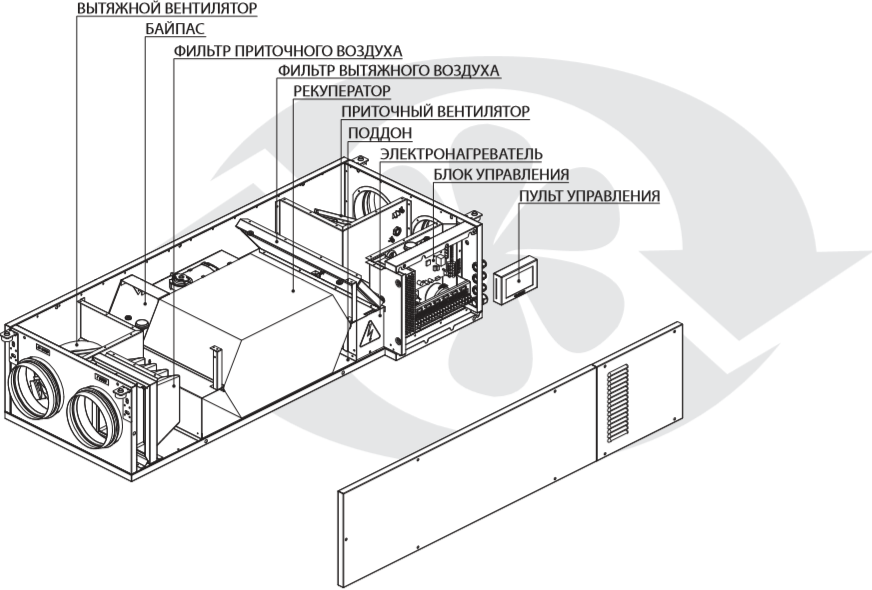

• В конструкцию установки входит приточный и вытяжной центробежный вентилятор одностороннего всасывания с загнутыми назад лопатками рабочего колеса турбины и не требующими обслуживания EC-двигателями с внешним ротором и встроенной тепловой защитой, пластинчатый противоточный рекуператор, электрический нагреватель.
• Фильтр приточного воздуха с классом очистки G4 используется для предотвращения загрязнений  приточного воздуха, а также для защиты частей установки от загрязнения. Фильтр вытяжного воздуха с классом очистки G4 служит для защиты частей установки от загрязнения.
• При работе рекуператора возможно образование конденсата. Конденсат собирается в поддоне и удаляется из установки при помощи дренажных трубок.
