Приточно-вытяжная установка Вентс ВУТ 800 ВГ

Вентс

Приточно-вытяжная установка с рекуперацией тепла Вентс ВУТ 800 ВГ  - это полностью готовая установка для фильтрации, притока свежего и удаления загрязненного воздуха в помещении. Установка с рекуператором и водяным нагревателем представляет собой устройство по сбережению тепловой энергии путем ее рекуперации и является одним из элементов энергосберегающих технологий помещений. Пластинчатый рекуператор перекрестного тока в установке служит проводником тепла от вытяжного воздуха к приточному.

Отличительные особенности приточно-вытяжной установки Вентс ВУТ 800 ВГ:

  • ВГ - водяной нагреватель и горизонтальное направление патрубков для подключения воздуховодов.
  • Водяной нагреватель, размещенный после рекуператора и выполняет функцию догрева воздуха в случаях, когда рекуператор не справляется. Предназначены для эксплуатации при максимальном рабочем давлении 1 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 oC.
  • Приточный и вытяжной центробежные вентиляторы двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей имеют срок службы более 40 000 часов и совершенно не требуют обслуживания.
  • Пластинчатый рекуператор перекрестного тока из алюминиевых пластин, обеспечивающий передачу тепла в воздухе. Для защиты рекуператора в установке предусмотрена встроенная электронная система защиты от обмерзания.
  • Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
  • Корпус выполнен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 50 мм.
  • Два встроенных фильтра: фильтр приточного воздуха (тонкой очистки G4 (F7)) и фильтр вытяжного воздуха (грубой очистки G4).
  • Модель предназначена для соединения с воздуховодом 250-го диаметра.
  • Напольный и подвесной монтаж. Установка может быть подвешена на резьбовых стержнях, закрепленных в резьбовых дюбелях, или может быть жестко закреплена на горизонтальной плоскости. При монтаже установки необходимо обеспечить возможность доступа для  проведения работ по обслуживанию или ремонту.
  • Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором, которые выполняют следующие функции:
    Панель управления А13.jpg
  • Включение/ выключение, выбор скорости вентилятора (3 скорости), переключение режимов нагрев/охлаждение (при работе совместно с канальным охладителем), индикация комнатной температуры.
  • Поддержание температуры приточного воздуха, заданной с панели управления: управление циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя; вход от реле давления теплоносителя (авария насоса).
  • Безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском; контроль температуры обратного теплоносителя при неработающем вентиляторе.
  • Защита нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя).
  • Управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, по температуре в помещении (при установке канального воздухоохладителя дополнительно).
  • Управление внешними воздушными заслонками с сервоприводом с возвратной пружиной.
  • Работа по недельному таймеру (настраивается при наладке системы).
  • Остановка системы по команде от щита пожарной сигнализации.
  • Плавная регулировка степени открытия заслонки байпаса в режиме защиты рекуператора от замерзания.

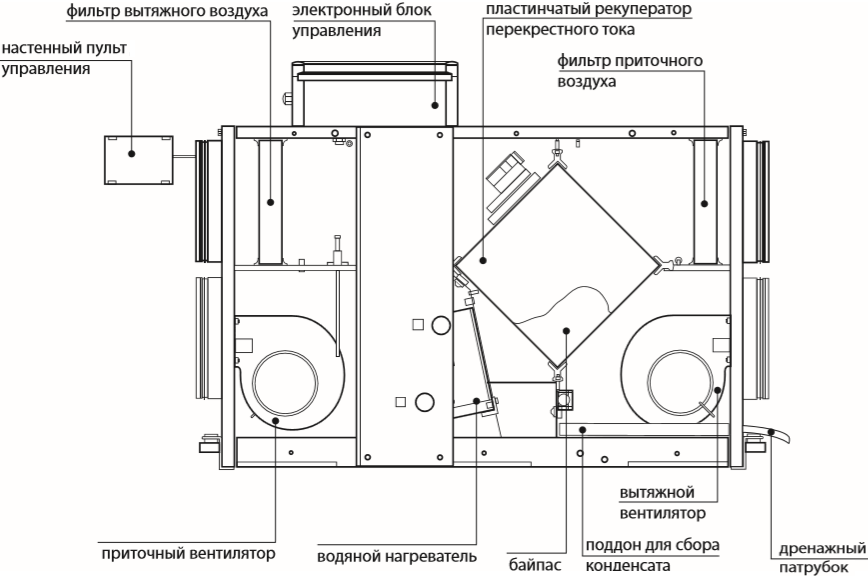

Устройство приточно-вытяжной установки Вентс ВУТ 800 ВГ:

Вентс ВУТ ВГ - Конструкция.png

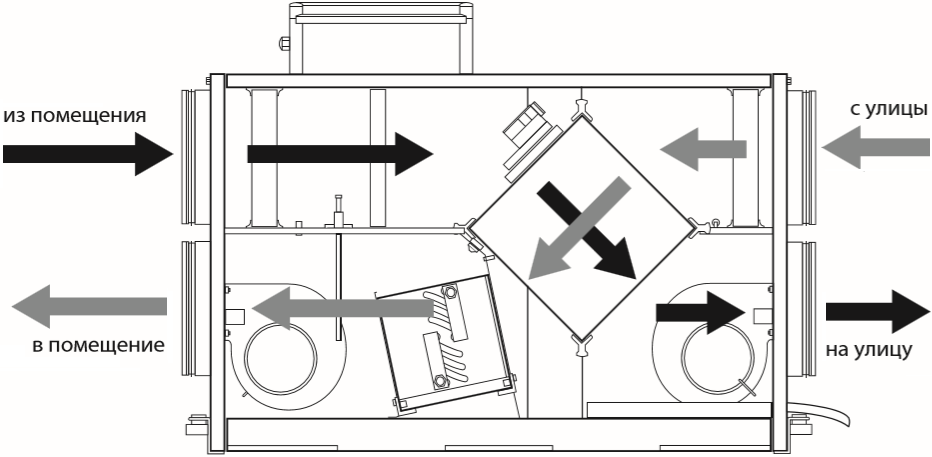

Принцип работы приточно-вытяжной установки Вентс ВУТ 800 ВГ:

Вентс ВУТ ВГ - Принцип работы.png

  • Теплый загрязненный воздух из помещения по воздуховодам поступает в установку, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи вытяжного вентилятора по воздуховодам выбрасывается на улицу. Чистый холодный воздух с улицы по воздуховодам поступает в  приточный фильтр установки, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи приточного вентилятора по воздуховодам подается в помещение.
  • В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, удаляемого из помещения, и чистого холодного воздуха, поступающего с улицы. Рекуперация тепла минимизирует потери тепловой энергии и эксплуатационные затраты на подогрев приточного воздуха в холодный период года.
  • Установка представляет собой каркас, состоящий из шести жестко закрепленных между собой «сэндвич»-панелей толщиной 50 мм. Трехслойные «сэндвич»-панели представляют собой конструкцию, состоящую из двух оцинкованных листов и тепло- и звукоизоляционного слоя минеральной ваты между ними.
  • В конструкции приточно-вытяжных установок предусмотрены быстросъемные сервисные панели для проведения ремонтных и профилактических работ, которые оснащены специальным уплотнением. На верхней панели установки находится блок управления, внутри которого размещена клеммная колодка. Все внешние подключения проводятся к клеммной колодке через гермовводы.

Технические характеристики приточно-вытяжной установки Вентс ВУТ 800 ВГ:

Вентс ВУТ ВГ - Характеристики.png

Габаритные размеры приточно-вытяжной установки Вентс ВУТ 800 ВГ:

Вентс ВУТ ВГ - Габаритные размеры.png

Технические характеристики

СерияВУТ ВГ
Расход воздуха780 м3/ч
Потребляемая мощность490 Вт
Уровень шума48 дБ
Тип рекуператораПластинчатый
Материал рекуператораАлюминиевый
Эффективность рекуперации78 %
Тип монтажаУниверсальный
Подключение воздуховодовГоризонтальное
Размер подключения воздуховодов250 мм
Min. температура воздуха-25 С
Max. температура воздуха+45 С
Тип нагревателяВодяной
Сила тока2,16 А
Частота вращения1650 мин-1
Напряжение питания230 В/Гц
Тип управленияЭлектронное
Габаритные размеры1071х832х613 мм
Вес88 кг
Страна производстваУкраина
