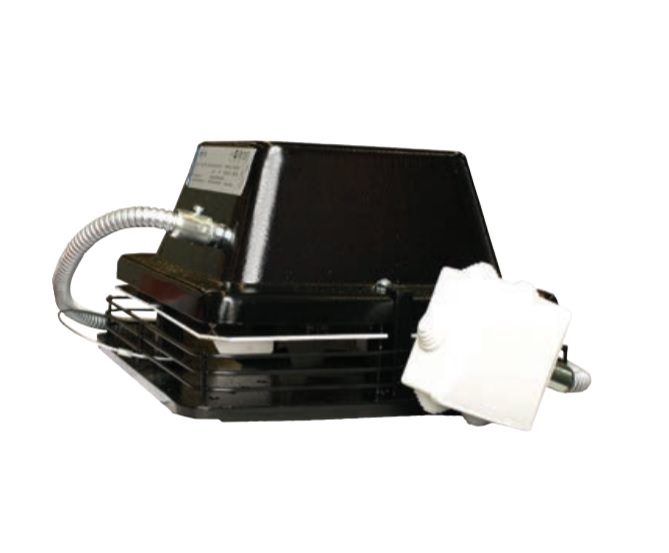

Вентиляторы Systemair для удаления дымовых газов усиливают тягу, возникающую в печах, духовых шкафах и открытых каминах. Вентиляторы устанавливаются сверху на дымоход и крепятся с помощью четырех регулируемых монтажных стержней, которые вставляются в дымоход. Поэтому крепление к самому дымоходу не требуется. Вентилятор имеет очень компактную конструкцию и низкий профиль. Корпус Корпус вентилятора для удаления дымовых газов изготовлен из литого алюминиевого сплава. Геометрия рабочего колеса Рабочее колесо вентиляторов ZRS 170 изготовлено из силуминового сплава, а рабочее колесо вентиляторов ZRS 180 изготовлено из нержавеющей стали. Электродвигатель Электродвигатель с внешним ротором вынесен за пределы воздушного потока.
Монтаж В комплект поставки вентилятора для удаления дымовых газов входит армированный кабель длиной 1 м и соединительная коробка. Стальные тросы предназначены для обеспечения дополнительной надежности вентилятора во время чистки дымоходов. Вентиляторы ZRS 170 предназначены для установки в небольших каминах с отверстием площадью не более 0,35 м2, а вентиляторы ZRS 180 предназначены для установки в каминах с отверстием площадью от 0,35 до 0,80 м2. В случае отсутствия встроенного устройства термозащиты двигателя, гарантийные обязательства действительны только при условии правильного подключения дополнительного внешнего устройства тепловой защиты.
Технические характеристики
|
Номинальные данные
|
|
|
|
Напряжение (номинальное)
|
230
|
В
|
|
Частота
|
50
|
Hz
|
|
Количество фаз
|
1~
|
|
|
Потребляемая мощность
|
56
|
Вт
|
|
Потребляемый ток
|
0,26
|
A
|
|
Скорость вращения рабочего колеса
|
2 746
|
об/мин
|
|
Расход воздуха
|
макс. 518
|
м³/ч
|
|
Емкость конденсатора
|
2
|
µF
|
|
Температура перемещаемого воздуха
|
макс. 200
|
°C
|
|
Параметры звука
|
|
|
|
Уровень звукового давления на 10 м (свободное поле)
|
41
|
дБ(А)
|
|
Защита / Классификация
|
|
|
|
Класс защиты, двигатель
|
IP44
|
|
|
Класс изоляции
|
F
|
|
|
Данные согласно ErP
|
|
|
|
Соответствие ErP
|
Not ErP relevant
|
|
|
Другие
|
|
|
|
Название цвета, корпус
|
Черный
|
|
|
Тип двигателя
|
AC
|
A=300мм
D=230мм
B=180мм
С=132мм
Схема электроподключения:
Для регулирования необходимо использовать:
RE 1,5 Регулятор скорости, 1.5A 1~ 5-ти ступенчатый, Артикул: 5000,
REE 1 Speed control, Номер позиции: 5314
либо аналоги, подходящие по характеристикам
