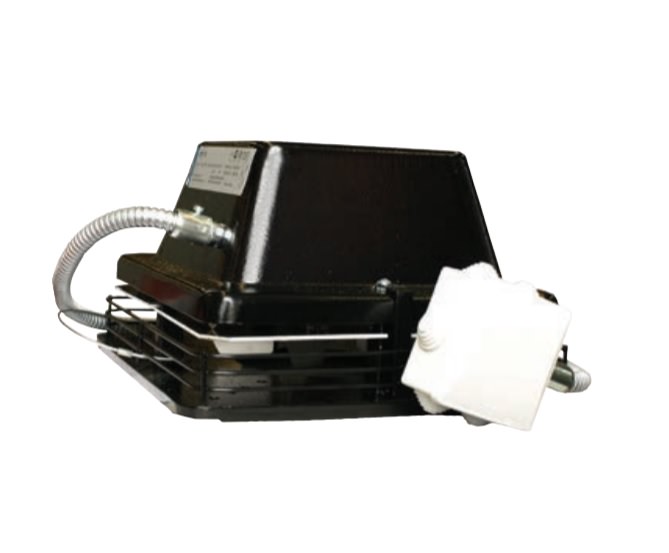

Systemair крышный вентилятор ZRS 180

Вентиляторы Systemair для удаления дымовых газов усиливают тягу, возникающую в печах, духовых шкафах и открытых каминах. Вентиляторы устанавливаются сверху на дымоход и крепятся с помощью четырех регулируемых монтажных стержней, которые вставляются в дымоход. Поэтому крепление к самому дымоходу не требуется. Вентилятор имеет очень компактную конструкцию и низкий профиль. Корпус Корпус вентилятора для удаления дымовых газов изготовлен из литого алюминиевого сплава. Геометрия рабочего колеса Рабочее колесо вентиляторов ZRS 170 изготовлено из силуминового сплава, а рабочее колесо вентиляторов ZRS 180 изготовлено из нержавеющей стали. Электродвигатель Электродвигатель с внешним ротором вынесен за пределы воздушного потока.
Монтаж В комплект поставки вентилятора для удаления дымовых газов входит армированный кабель длиной 1 м и соединительная коробка. Стальные тросы предназначены для обеспечения дополнительной надежности вентилятора во время чистки дымоходов. Вентиляторы ZRS 170 предназначены для установки в небольших каминах с отверстием площадью не более 0,35 м2, а вентиляторы ZRS 180 предназначены для установки в каминах с отверстием площадью от 0,35 до 0,80 м2. В случае отсутствия встроенного устройства термозащиты двигателя, гарантийные обязательства действительны только при условии правильного подключения дополнительного внешнего устройства тепловой защиты.

Технические характеристики

Номинальные данные
Напряжение (номинальное)	230	В
Частота	50	Hz
Количество фаз	1~
Потребляемая мощность	56	Вт
Потребляемый ток	0,26	A
Скорость вращения рабочего колеса	2 746	об/мин
Расход воздуха	макс. 518	м³/ч
Емкость конденсатора	2	µF
Температура перемещаемого воздуха	макс. 200	°C

Параметры звука
Уровень звукового давления на 10 м (свободное поле)	41	дБ(А)

Защита / Классификация
Класс защиты, двигатель	IP44
Класс изоляции	F

Данные согласно ErP
Соответствие ErP	Not ErP relevant

Размеры и вес
Вес	8,2	кг

Другие
Название цвета, корпус	Черный
Тип двигателя	AC

A=300мм
D=230мм
B=180мм
С=132мм

Схема электроподключения:

Для регулирования необходимо использовать:

RE 1,5 Регулятор скорости, 1.5A 1~ 5-ти ступенчатый, Артикул: 5000,
REE 1 Speed control, Номер позиции: 5314
либо аналоги, подходящие по характеристикам
