Приточно-вытяжная установка Вентс ВУТ 600 ПВ ЕС А7

Вентс

Приточно-вытяжная установка Вентс ВУТ 600 ПВ ЕС А7 - это полностью готовая подвесная вентиляционная установка с водяным нагревателем для фильтрации, притока свежего и удаления загрязненного воздуха в помещении. Противоточный канальный рекуператор в установке служит проводником тепла от вытяжного воздуха к приточному. Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-двигателей  позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

Особенности приточно-вытяжной установки Вентс ВУТ 600 ПВ ЕС А7:

  • Горизонтальный вывод патрубков для соединения с воздуховодами 200-го диаметра.
  • Потолочный монтаж. Установка должна быть подвешена к потолку на резьбовом стержне, закрепленном в резьбовом дюбеле.
  • Водяной нагреватель, размещенный после рекуператора, с функцией догрева воздуха в случаях, когда рекуператор не справляется. Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.
  • Высокоэффективные вентиляторы с ЕС моторами постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. ЕС моторы являются энергоэффективным решением, в настоящее время характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. КПД таких двигателей может достигать 90%.
  • Противоточный канальный рекуператор из полистирола, обеспечивающий передачу тепла в воздухе. Для защиты рекуператора в установке предусмотрена встроенная электронная система защиты от обмерзания. Эффективность рекуперации достигает 90%. Под блоком  рекуператора расположен поддон для сбора и  отвода конденсата.
  • Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
  • Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4. Опционально можно установить приточный фильтр F7.
  • Для предотвращения процесса обмерзания рекуператора применяются активная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. В это время теплый  вытяжной воздух прогревает рекуператор. По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.
  • А7 - Встроенная система автоматики и многофункциональный пульт управления с монохромным ЖК дисплеем ПУ ЖК 01. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.
    А7 ПУ ЖК 01.png

Функции управления установкой с электрическим нагревателем Вентс ВУТ 600 ПВ ЕС А7:

  • Управление с помощью панели: включение/выключение; индикация комнатной температуры; выбор скорости вентилятора (3 скорости); работа по недельному графику.
  • Возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100 % для каждой из 3-х скоростей.
  • Поддержание температуры приточного воздуха, заданной с панели управления: управление циркуляционным насосом и регулирующим клапаном смесительного узла нагревателя.
  • Защита нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя).
  • Безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском.
  • Поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе.
  • Управление внешними воздушными заслонками с сервоприводом.
  • Поддержание заданной температуры воздуха в помещении либо в приточном канале.
  • Контроль засорения фильтров по счетчику моточасов.
  • Остановка системы по команде от щита пожарной сигнализации.
  • Подключение ККБ.

Принцип работы приточно-вытяжной установки Вентс ВУТ 600 ПВ ЕС А7:

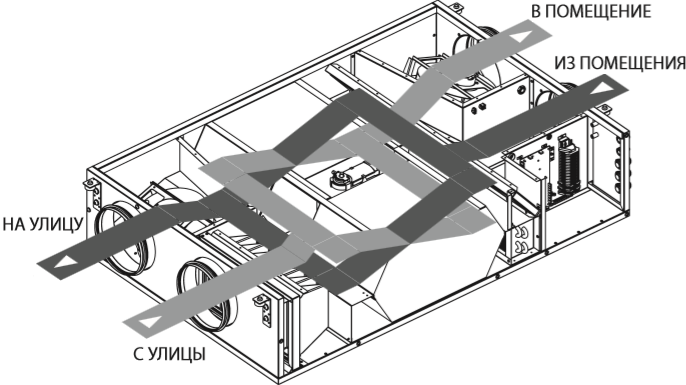

Вентс ВУТ 600-1000 ПВ ЕС - Принцип работы.png

  • Теплый загрязненный воздух из помещения по воздуховоду поступает в установку, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи вытяжного вентилятора по воздуховодам удаляется на улицу. Чистый холодный воздух с улицы по воздуховоду поступает в приточный фильтр установки, где осуществляется его фильтрация, далее воздух проходит через рекуператор и при помощи приточного вентилятора воздух по воздуховодам подается в помещение.
  • В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы. Рекуперация тепла минимизирует потери тепловой энергии и эксплуатационные затраты для обогрева  помещений в холодный период года.
  • В конструкции установки предусмотрена съемная сервисная панель для проведения ремонтных и профилактических работ и крышка для доступа к компонентам системы управления.

Устройство приточно-вытяжной установки Вентс ВУТ 600 ПВ ЕС А7:

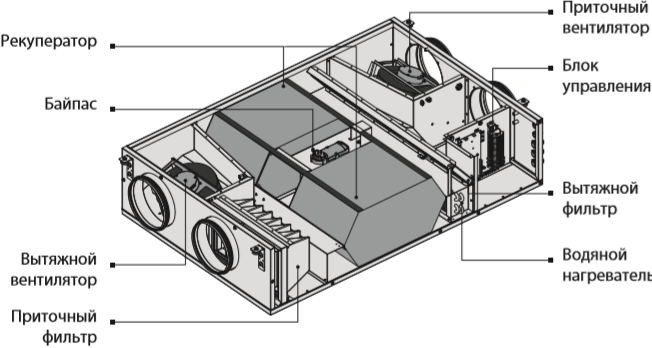

Вентс ВУТ 600-1000 ПВ ЕС - Конструкция.png

  • В базовое оснащение установки входит дистанционный пульт, который с помощью коммуникационного кабеля соединяется с системой управления, находящейся внутри корпуса установки.
  • В конструкцию установки входит приточный и вытяжной центробежный вентилятор одностороннего всасывания с загнутыми назад лопатками рабочего колеса турбины и не требующими обслуживания EC-двигателями с внешним ротором и встроенной тепловой защитой, пластинчатый противоточный рекуператор, водяной нагреватель.
  • Фильтр приточного воздуха с классом очистки G4 используется для предотвращения загрязнений  приточного воздуха, а также для защиты частей установки от загрязнения. Фильтр вытяжного воздуха с классом очистки G4 служит для защиты частей установки от загрязнения.
  • При работе рекуператора возможно образование конденсата. Конденсат собирается в поддоне и удаляется из установки при помощи дренажных трубок.
  • В установке предусмотрена защита рекуператора(ов) от обмерзания. При температуре ниже +3 °С в приточном канале после рекуператора установка активирует байпасную защиту, предусмотренную системой автоматики

Технические характеристики приточно-вытяжной установки Вентс ВУТ 600 ПВ ЕС А7:

Вентс ВУТ 600-1000 ПВ ЕС - Характеристики.png

Габаритные размеры приточно-вытяжной установки Вентс ВУТ 600 ПВ ЕС А7:


Вентс ВУТ 600-1000 ПВ ЕС - Габаритные размеры.png

Технические характеристики

СерияВУТ ПВ
Расход воздуха600 м3/ч
Потребляемая мощность270 Вт
Уровень шума53 дБ
Тип рекуператораПластинчатый
Материал рекуператораПластиковый
Эффективность рекуперации90 %
Тип монтажаПодвесной
Подключение воздуховодовГоризонтальное
Размер подключения воздуховодов200 мм
Min. температура воздуха-25 С
Max. температура воздуха+40 С
Тип нагревателяВодяной
Сила тока1,6 А
Частота вращения3060 мин-1
Напряжение питания230 В/Гц
Тип управленияЭлектронное
Габаритные размеры1238х827х283 мм
Вес77 кг
Страна производстваУкраина
